Impianto a 24V di tensione batteria con inverter per alimentazione carichi. Le utenze considerate sono luci a led, ricarica dei telefoni cellulari, frigorifero da 280 litri, piccolo TV.
 |
4 moduli fotovoltaici 160Wp cad. 36 celle con connettori MC4 collegati in serie |
 |

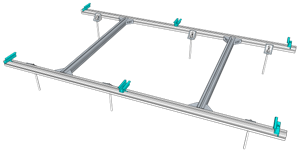

2 struttura per montaggio su tetto in lose per 2 moduli (esempio) |
 |
1 prolunga tipo T con connettori MC4 per collegamento da modulo a regolatore |
 |
1 regolatore di carica MPPT da 30A 24V |
 |
4 batteria da 6V 390Ah AGM collegate in serie |
 |

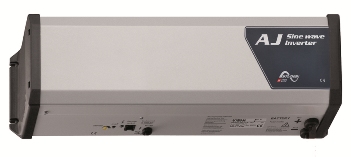

1 inverter 24V 1000W onda sinusoidale pura |
Produzione media energia
- 2200 Wh/giorno NORD periodo estivo con inclinazione 30° esposizione a SUD
- 1100 Wh/giorno NORD periodo invernale con inclinazione 30° esposizione a SUD
Scheda di dimensionamento
Schema elettrico consigliato
