Segnali cardinali

I segnali cardinali indicano la presenza di una zona di pericolo la cui posizione è opposta alla denominazione del segnale, ovvero:

  • il cardinale nord segnala di passare a nord, a sud del segnalamento c'è un pericolo
  • il cardinale est segnala di passare a est, a ovest del segnalamento c'è un pericolo
  • il cardinale sud segnala di passare a sud, a nord del segnalamento c'è un pericolo
  • il cardinale ovest segnala di passare a ovest, a est del segnalamento c'è un pericolo

Le boe non hanno forma specifica, di solito sono a fuso o ad asta. La colorazione della boa e il miraglio sono invece fondamentali per il riconoscimento diurno del segnalamento. Le boe sono dipinte con i colori nero e giallo e il miraglio è composto da 2 coni neri con differenti combinazioni. La luce di segnalamento notturno è di colore bianco e segue la codifica indicata in tabella. I lampeggi possono essere "rapido" o "molto rapido".

  IALA cardinale nord IALA cardinale est IALA cardinale sud IALA cardinale ovest
  Nord Est Sud Ovest
colore boa

nero

giallo

nero

giallo

nero

giallo

nero

giallo

nero

giallo
miraglio composto
da 2 coni neri		 con le punte
verso l'alto		 con le punte
contrapposte		 con le punte
verso il basso		 con le punte
che si guardano
colore luce bianca
caratteristica
luce		 lampeggiante continua lampeggiante a gruppi di 3
+ eclisse		 lampeggiante a gruppi di 3
+ lampeggio lungo
+ eclisse		 lampeggiante a gruppi di 9
+ eclisse

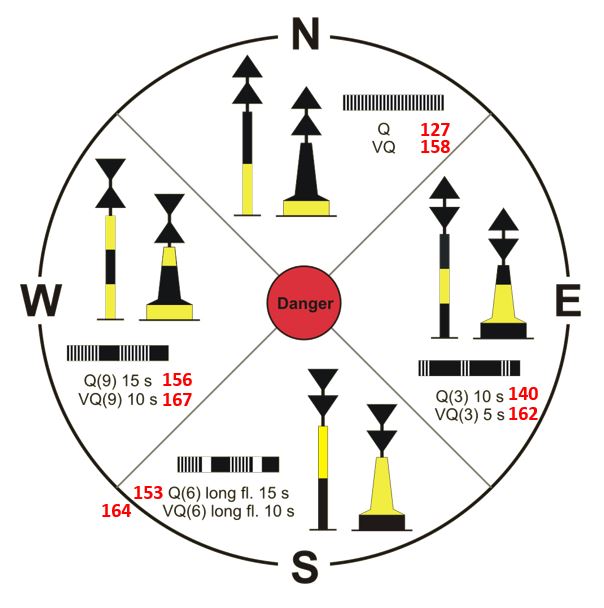

L'ìmmagine riepiloga con estrema chiarezza le descrizioni di cui sopra. I numeri segnati in rosso vicino alla descrizione del lampeggio identificano il codice di lampeggio dei prodotti Carmanah/Sabik.

IALA cardinali heliant



Nord

Q

VQ

127 = 0,6L+0,6E P=1,2 (duty cycle 50%)

158 = 0,2L+0,3E P=0,5 (duty cycle 40%)

Est

Q



140 = 0,6L+0,6E+0,6L+0,6E+0,6L+7,0E P=10

(duty cycle 18%)

VQ

162 = 0,2L+0,3E+0,2L+0,3E+0,2L+3,8E P=5
(duty cycle 12%)

Sud

Q

153 = 0,6L+0,6E+0,6L+0,6E+0,6L+0,6E+0,6L+0,6E+0,6L+0,6E+0,6L+0,6E+2,0L+5,8E P=15

(duty cycle 37,3%)

VQ

164 = 0,2L+0,3E+0,2L+0,3E+0,2L+0,3E+0,2L+0,3E+0,2L+0,3E+0,2L+0,3E+2,0L+5,0E P=10

(duty cycle 32%)

Ovest

Q

156 = 0,6L+0,6E+0,6L+0,6E+0,6L+0,6E+0,6L+0,6E+0,6L+0,6E+0,6L+0,6E+0,6L+0,6E+0,6L+0,6E+0,6L+4,8E P=15

(duty cycle 36%)

VQ

167 = 0,2L+0,3E+0,2L+0,3E+0,2L+0,3E+0,2L+0,3E+0,2L+0,3E+0,2L+0,3E+0,2L+0,3E+0,2L+0,3E+0,2L+5,8E P=10

(duty cycle 18%)

legenda Q= quick / VQ = very quick / L = luce / E = eclisse / P = periodo / tempi espressi in secondi



a pdf icon Tabella completa lampeggi dei prodotti Carmanah/Sabik 0,12Mb

 Le immagini sono tratte da Wikipedia
